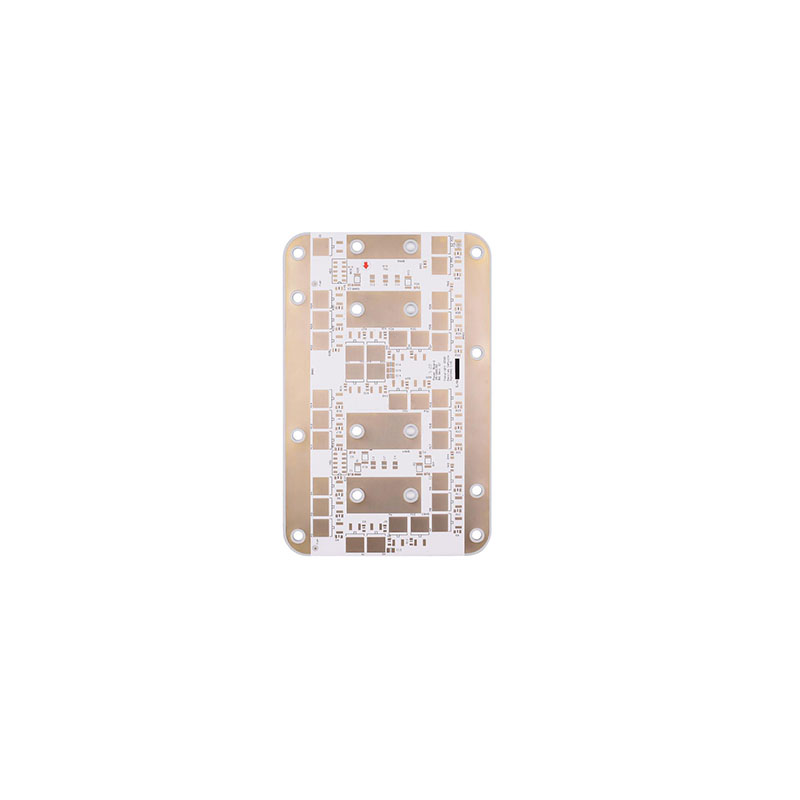

इलेक्ट्रिक कार ड्राइभ एकल पक्षीय एल्युमिनियम पीसीबी

Huaerkang को इलेक्ट्रिक कार ड्राइभ सिंगल साइडेड एल्युमिनियम PCB मा उत्कृष्ट तातो अपव्यय डिजाइन, ठूलो क्षेत्र थर्मल प्याड र 2mil सतह इमर्सन सुन प्रक्रिया डिजाइन छ, एक विशेष रूप देखि तैयार इन्सुलेट तह (थर्मल चालकता: 8W/m.k) संग संयुक्त, यसले तपाईंलाई गर्मी- dissipating MOS ट्यूब बोर्डको सतहमा अझ राम्रोसँग फिट हुन सक्छ, र उत्पन्न ताप ऊर्जालाई तातो-वितरण गर्ने एल्युमिनियम तहमा छिटो स्थानान्तरण गरिन्छ, जसले गर्दा उत्पादनको सेवा जीवन विस्तार हुन्छ।

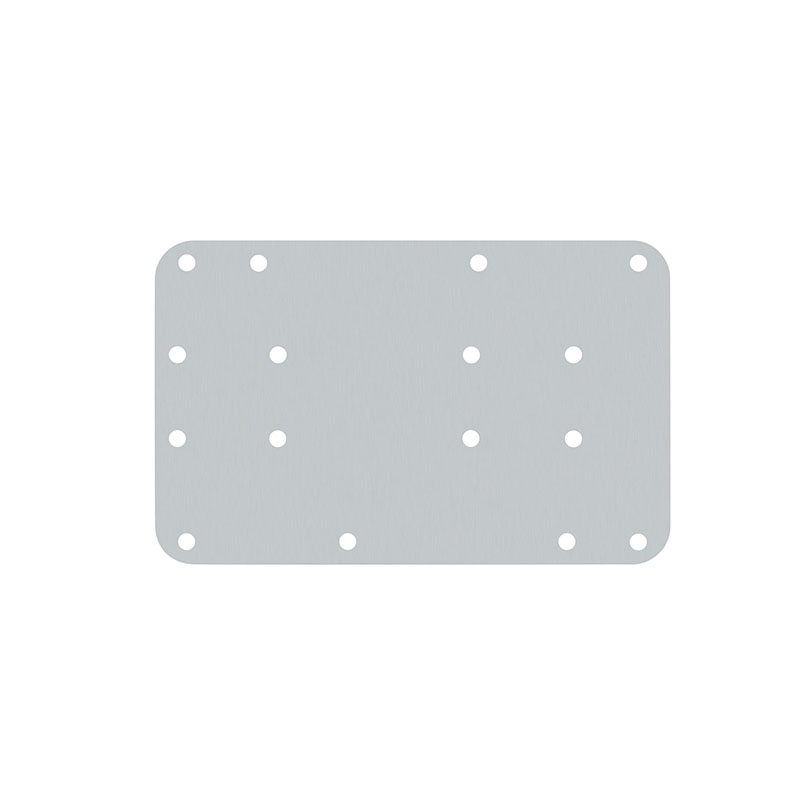

इलेक्ट्रिक कार ड्राइभ एकल पक्षीय एल्युमिनियम PCB ले 4OZ लाइन तामा मोटाई प्रयोग गर्दछ ग्राहकको डिजाइन आवश्यकताहरू पूरा गर्नको लागि ठूलो अपरेटिङ करन्ट सामना गर्न। लेजर मोल्डिङ कम्पोनेन्टहरूको अफसेट सहिष्णुतालाई ±0.075mm मा नियन्त्रण गर्न सकिन्छ भन्ने कुरा सुनिश्चित गर्न प्रयोग गरिन्छ, जसले स्थिति निर्धारण फ्ल्याट-हेड स्क्रूहरूलाई बोर्डमा पूर्ण रूपमा इम्बेड गर्न अनुमति दिन्छ। त्यहाँ कुनै धातुको प्वाल ड्रिल गरिएको वा प्वाल किनारा विरूपण छैन लेजर-गठित प्वालको पछाडिको छेउमा पञ्चिंगको कारणले गर्दा, तातो-वितरण गर्ने एल्युमिनियम प्लेटलाई सबैभन्दा ठूलो क्षेत्रको ताप सिङ्कमा सम्पर्क गर्न अनुमति दिँदै, छिटो ताप प्रवाहको लागि अनुमति दिन्छ। वेल्डिङ प्याडलाई इमर्सन सुनले उपचार गरिन्छ, जुन वेल्डिङ प्याडका लागि बढी फाइदाजनक हुन्छ र प्याच कारखानामा झूटा सोल्डरिङ र गलत वेल्डिङलाई रोक्छ।
